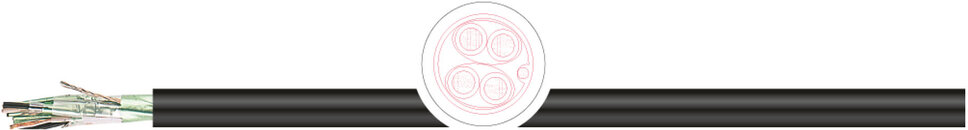

Кабель для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl PIMF



Применение:
Application Конструкция & Технические характеристики Structure & Specifications Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14).Используется в сухих и важных помещениях, внутри и снаружи, а также для прокладки в земле. При прокладке в земле обязательно соблюдение строительных норм.

Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел
• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004
• Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.
• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14
• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.
• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC60332-3-22 (Cat. A).
• Повышеная холодоустойчивость согласно IEC 60811-1-4.

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl PIMF
проводник:
медный многопроволочный
структура:
7-ми проволочный согласно DIN VDE0295 кл. 2 соотв. IEC
60228 кл. 2
изоляция
ПВХ, холодостойкий
маркировка жил
в паре отдельные жилы одноцветные, с цифрами, жила A:
черная, жила B:белая, в триаде: жила А: белая, жила В:
красная, жила С:черная, жилы А и С с цифрами
способ скрутки
послойный повив пар или триад
экран
из ламинированной алюм. фольги (24 μm) с подложным
вспом. луженым проводником 0,5mm² (7x0,30 mm)
контактная защита
полиэстеровая пленка 23 μm
общий экран
оцинкованая стальная проволока
внешняя оболочка:
ПВХ холодостойкий, черный или синий RAL 5015
номинальное напряжение
500 В
испытательное напряжение
2 кВ
Cопротивление проводника
0,75 мм²: макс.25,0 Ω/км; 1,0 мм²: макс.18,5 Ω/км; 1,5 мм²:
макс.12,3 Ω/км
сопротивление изоляции
мин. 100 MΩ x км
Допустимые токовые
нагрузки
согл. DIN VDE, см. табл. технических указаний
Емкость
≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км
индуктивность
около 1 mH/км
пр.электрические свойства
L/R свойства: 0,5mm²: макс.25 μH/Ω; 0,75mm²: макс.25 μH/Ω; 1,0mm²: макс.25 μH/Ω; 1,3mm²: макс.40 μH/Ω; 1,5mm²: макс.40 μH/Ω
Мин. радиус изгиба
неподвижно
10 х диаметр
температура стационарно:
-60 °C / +50 °C, при прокладке -30 °C / +50 °C
свойства изоляции
IEC 60332-1-2, IEC 60332-3-24 (Cat. C) and IEC 60332-3-22
(Cat. A)
маслостойкость
ICEA S-73-532 / NEMA WC57-2004
стандарт
EN 50288-7

Примечание:
• Соответсвует директиве RoHS.
• Кабель соответсвует 2006/95/EС CE ("Директива понизкому напряжению").
• По запросу возможно изготовление конструкций с с водоблокирующей лентов

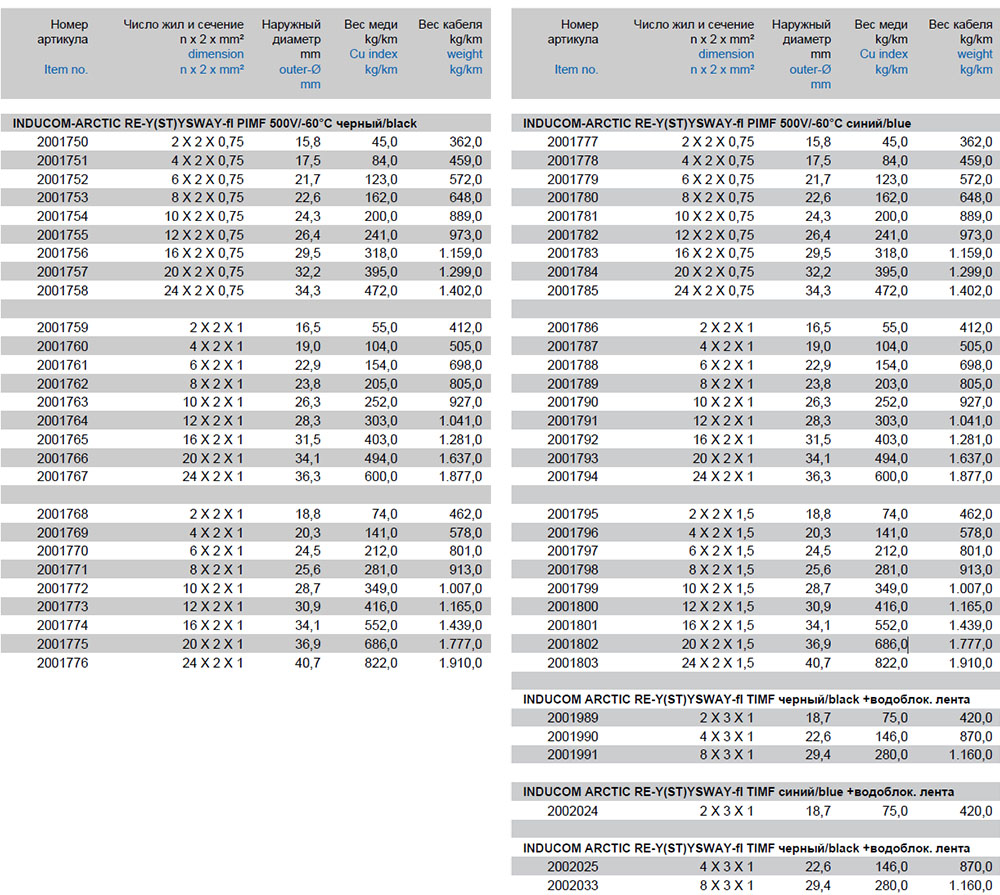

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl PIMF

Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl PIMF:
2001750, 2001751, 2001752, 2001753, 2001754, 2001755, 2001756, 2001757, 2001758, 2001759, 2001760, 2001761, 2001762, 2001763, 2001764, 2001765, 2001766, 2001767, 2001768, 2001769, 2001770, 2001771, 2001772, 2001773, 2001774, 2001775, 2001776, 2001777, 2001778, 2001779, 2001780, 2001781, 2001782, 2001783, 2001784, 2001785, 2001786, 2001787, 2001788, 2001789, 2001790, 2001791, 2001792, 2001793, 2001794, 2001795, 2001796, 2001797, 2001798, 2001799, 2001800, 2001801, 2001802, 2001803, 2001989, 2001990, 2001991, 2002024, 2002025, 2002033
