Гибкий кабель управления TKD H05VVC4V5-K



Применение:
Используется в качестве контрольного, соединительного кабеля управления в машиностроении и т.п., для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки , без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях (в том числе при наличии смеси воды и масел), но не для прокладки в земле. Используется на открытом воздухе только с УФ-защитой.

Особенности:
• Внешняя оболочка из ПВХ пластиката повышенной маслостойкости, устойчива к воздействию кислот, щелочей и некоторых масел, согласно HD 22.1S3 и VDE0472 T803.
• Отсутствие кремнийорганической резины (при производстве).
• Внутренняя оболочка служит в качестве дополнительной защиты от
механических повреждений и повышает прочность кабеля.
• Рекомендуется для электромагнитной совместимсти (ЭМС).
• Соответствует европейским нормам HAR.

Характеристики гибкого кабеля управления TKD H05VVC4V5-K
проводник:
медный гибкий тонкопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция:
ПВХ
маркировка жил:
в соотв. DIN VDE 0293 черные жилы с белой
цифровой маркировкой, более 3 жил с желто-
зеленой жилой
способ скрутки:
послойный повив жил с оптимальными шагами
скрутки
материал вн.оболочки
ПВХ
общий экран
медная луженая оплетка, плотность покрытия около
85%
внешняя оболочка:
ПВХ
цвет оболочки:
серый цвет, RAL 7001
номинальное напряжение:
Uo/U: 300/500 В
испытательное напряжение:
3 кВ
Cопротивление проводника:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции
не менее 20 MΩ x км
Допустимые токовые
нагрузки
cогл. DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба
неподвижно
6 x диаметр кабеля
Мин. радиус изгиба подвижно:
12,5 x диаметр кабеля
температура стационарно:
-40 °C / +70 °C
температура подвижно:
-5 °C / +70 °C
макс. температура на
проводнике
+ 70 °C при работе; +150 °C в случае короткого
замыкания
свойства изоляции
самозатухающая, не распространяет горение согл.
IEC 60332-1.
нормы
HAR HD21.13.S1
стандарт:
согласно HD 21.12 S1, DIN VDE 0281 T13

Примечание:
• Соответствует RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

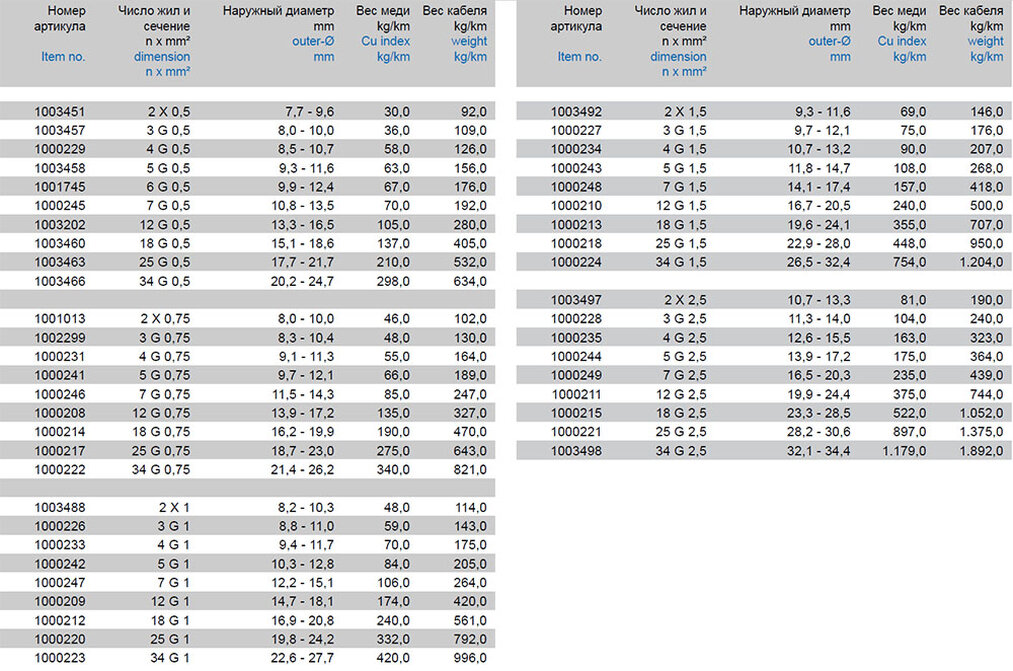

Характеристики гибкого кабеля управления TKD H05VVC4V5-K

Модели гибкого кабеля управления TKD H05VVC4V5-K:
1003451, 1003457, 1000229, 1003458, 1001745, 1000245, 1003202, 1003460, 1003463, 1003466, 1001013, 1002299, 1000231, 1000241, 1000246, 1000208, 1000214, 1000217, 1000222, 1003488, 1000226, 1000233, 1000242, 1000247, 1000209, 1000212, 1000220, 1000223, 1003492, 1000227, 1000234, 1000243, 1000248, 1000210, 1000213, 1000218, 1000224, 1003497, 1000228, 1000235, 1000244, 1000249, 1000211, 1000215, 1000221, 1003498
