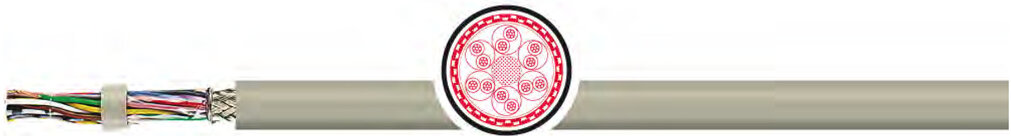

Кабель для передачи данных TKD PAARTRONIC-CY LIYCY (TP)



Применение:
Экранированный кабель используется в качестве контрольного, сигнального и соединительного для передачи аналоговых и цифровых сигналов в измерительной технике, технике управления и компьютерных системах. Предназначается для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в землю. Применяется на открытом воздухе с УФ-защитой.

Особенности:
• 2 жилы скручены в пару (TP = twisted pair).
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Рекомендуется для электромагнитной совместимости (ЭМС).

Характеристики кабеля для передачи данных TKD PAARTRONIC-CY LIYCY (TP)
проводник:
медный гибкий многопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5;
исключ.: 0,34 мм², многопроволоч. (7 x 0,25 мм)
изоляция
ПВХ
маркировка жил
в соотв. DIN 47100 разные цвета
способ скрутки
2 жилы скручены в пару; послойный повив пар с
оптимальными шагами скрутки
контактная защита
пластик.пленка
общий экран
медная луженая оплетка, плотность покрытия ок.
85 %
внешняя оболочка:
ПВХ
цвет оболочки
серый, RAL 7032
номинальное напряжение
250 В; максимальное напряжение при 0,14 мм²: 350
В; > 0,14 мм²: 500 В
испытательное напряжение
800 кВ
Cопротивление проводника
шлейф: 0,6 макс. 130 Ω/км; 0,8 макс. 73,2 Ω/км
испытательное напряжение
на 0,14 мм² жила/жила: 2 кВ; жила/экран: 1,2 кВ >
0,14 мм²:жила/жила: 2 кВ; жила/экран: 1,5 кВ
Cопротивление проводника
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5
сопротивление изоляции
мин. 20 MΩ x км
Допустимые токовые
нагрузки
согл. DIN VDE, см. табл. технических указаний
Емкость
жила/жила ок. 120 нФ/км; жила/экран ок. 160 нФ/км
Мин. радиус изгиба
неподвижно
до12 мм Ø: 5 x диам.каб.; до 20 мм Ø: 7,5 x диаметр
каб.; > 20 мм Ø: 10 x диаметр кабеля
Мин. радиус изгиба
подвижно
до 12 мм Ø: 10 x диаметр кабеля; до 20 мм Ø: 15 x
диаметр кабеля; > 20 мм Ø: 20 x диаметр кабеля
температура стационарно:
-30 °C / +80 °C
температура подвижно
- 5 °C / +70 °C
свойства изоляции
самозатухающая, не распространяет горение согл.
IEC 60332-1
стандарт
аналог DIN VDE 0812, 0814 и DIN 47414

Примечание:
• Соответсвует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• возможна поставка и неэкранированного типа
• Возможна поставка кабеля определенного цвета и размера по запросу.

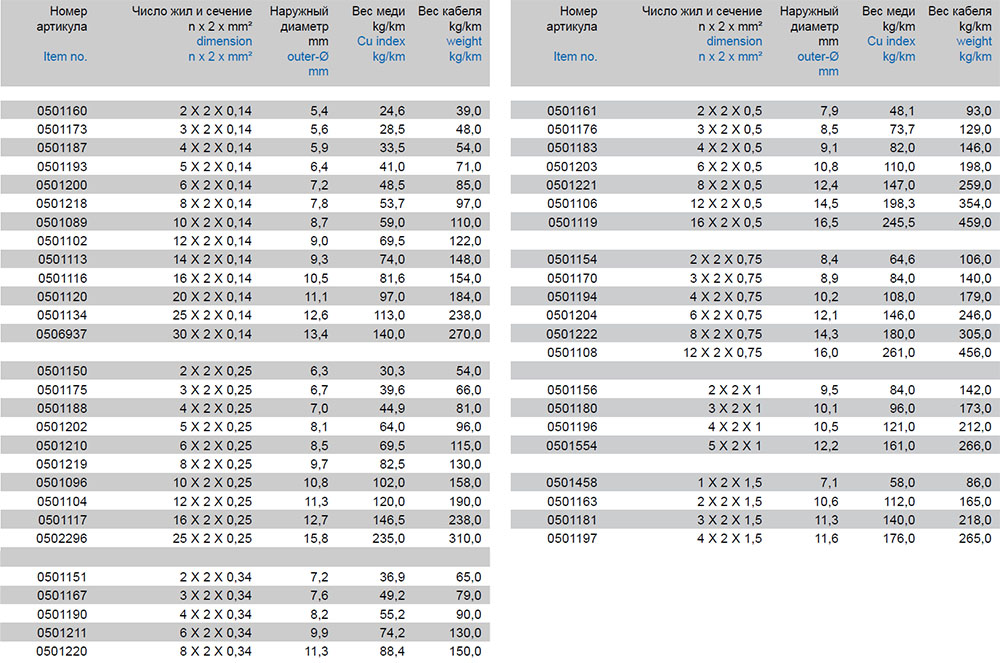

Характеристики кабеля для передачи данных TKD PAARTRONIC-CY LIYCY (TP)

Модели кабеля для передачи данных TKD PAARTRONIC-CY LIYCY (TP):
0501160, 0501173, 0501187, 0501193, 0501200, 0501218, 0501089, 0501102, 0501113, 0501116, 0501120, 0501134, 0506937, 0501150, 0501175, 0501188, 0501202, 0501210, 0501219, 0501096, 0501104, 0501117, 0502296, 0501151, 0501167, 0501190, 0501211, 0501220, 0501161, 0501176, 0501183, 0501203, 0501221, 0501106, 0501119, 0501154, 0501170, 0501194, 0501204, 0501222, 0501108, 0501156, 0501180, 0501196, 0501554, 0501458, 0501163, 0501181, 0501197
